Схема запчасти Makita HR3000C

На данной странице можно подобрать по деталировке и купить оригинальные детали запчасти перфоратора Макита Makita HR3000C - ствол, шестерня, муфта сцепления, промвал, боек, компрессионное кольцо, переключатель режимов, пружина, пыльник, ползун, поршень, патрон, якорь (ротор), статор, угольные графитные щетки, щеткодержатель, подшипник, амортизатор, кнопка. Запчасти схема перфоратора Макита Makita HR3000C имеют фото, цена, описание, отзывы. Для заказа запчастей Макита HR3000C - выберите в списке товаров, расположенной под схемой нужную деталь, соответствующую номеру на схеме деталировке и нажмите на ее название.

1 Ковпачок 40 HR3000C
Кришка патрона HR3000C
3 Пружина стиснення 38
Пружинна шайба 17 червона
Штифт 8 нова модель
Кільце патрона
Пласка пружина 26
Пружинна шайба 30.5 червона
Направляюча пружини
10 Пружина стиснення 35
11 Направляюча шайба HR3000C
12 Корпус ущільнювача
13 Кільце круглого перетину 46
14 Сальник 28

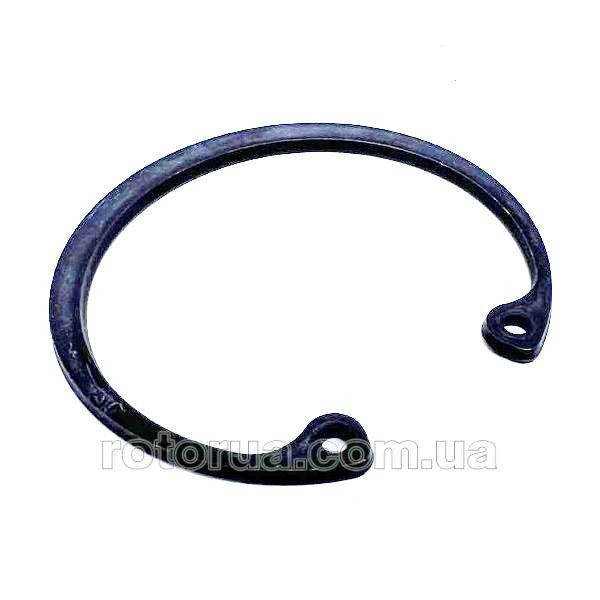

15 Запобіжне кільце R-52
17 Запобіжне кільце S-28

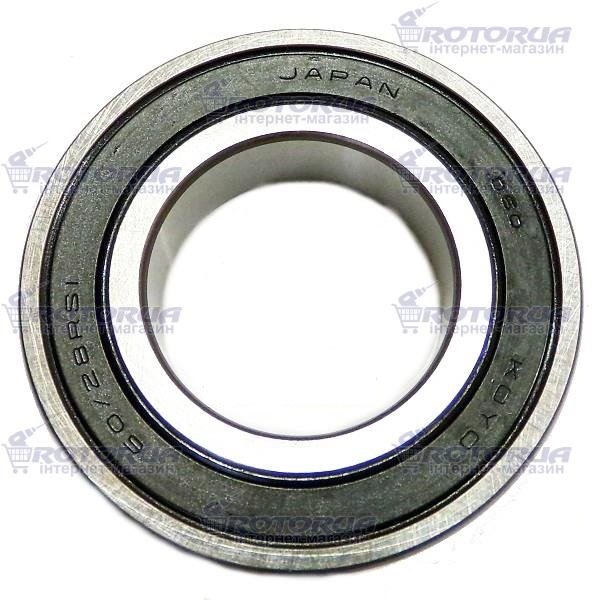

18 Шарикопідшипник 60/28LLU
19 Сталева кулька 7.0
20 Ствол HR3000C

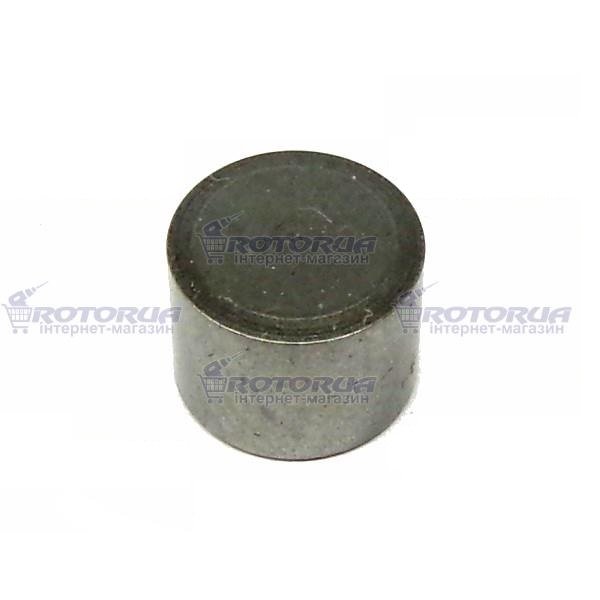

21 Штифт 8
22 Спеціальне кільце
23 Кільце круглого перетину 15
24 Бойок
25 Кільце круглого перетину 15
26 Спеціальне кільце
27 Гумове кільце 13 нова модель
28 Втулка 12 HR3000C
29 Шайба 19 HR3000C
30 Штифт 2.5
31 Штифтовий тримач
32 Ударник
33 Кільце круглого перетину 18
34 Циліндр 25
35 Втулка 50
36 Пружина стиснення 40
37 Фіксуюче кільце
38 Кільце 29
39 Пружина стиснення 34
40 Втулка
41 Кільце круглого перетину 26
42 Зубчасте колесо 37
43 Кільце круглого перетину 18
44 Кільце круглого перетину 18
45 Штифт 7
46 Поршень
47 Повзун
48 Прижимна пружина 63
49 Гвинт M8x80
50 Пластина
51 Шестигранна гайка M6
52 Пластина бокової ручки 63
53 Гвинт M6x14
54 Ручка 36
55 Гвинт M4x12
56 Кришка редуктора
57 Пилозахисна шайба
58 Кільце круглого перетину 20
59 Важіль перемикання
60 Штифт 4
61 Блокувальна кнопка
62 Пружина стиснення 2.4
63 Eтикетка
64 Гвинт з шестигранником M5
65 Кільце круглого перетину 4
66 Перемикач
67 Картер редуктора
68 Кришка корпусу редуктора
69 Кільце круглого перетину 30
70 Самонарізний гвинт 5x30
71 Кільце круглого перетину 10
72 Зубчасте колесо 21
73 Ручка
74 Важіль перемикача
75 Вимикач TG71B
76 Кришка вимикача
77 Піногума
78 Самонарізний гвинт 4x18
79 Кожух ручки
80 Самонарізний гвинт 4x18
81 Фіксуюча панель для кабеля
82 Захист кабелю гумовий 10
83 Кабель 1.5-2-4.0
84 Самонарізний гвинт 5x20
85 Акриловий штифт 5
86 Гвинт M5x20
87 Кривошип
88 Шпонка 4
89 Шарикопідшипник 6004LLU
90 Запобіжне кільце S-20
91 Упорне кільце R-42
92 Конічна пружина стиснення
93 Втулка
94 Зубчасте колесо 34
95 Шайба 10
96 Запобіжне кільце S-10
97 Сальник 10
98 Втулка 10
99 Шарикопідшипник 6000LU
100 Розпірна шайба 10
101 Шестірня 10
102 Шпонка 4
103 Шарикопідшипник 6001LLU
104 Муфта ковзання
105 Запобіжне кільце S-10
106 Шарикопідшипник 608 2RS
107 Шайба 15
108 Ущільнювальне кільце
109 Картер редуктора
110 Обтічник
111 Статор 220-240V
112 Самонарізний гвинт 5x50
113 Підпора компл
114 Якір у зборі 220-240V
115 Ізоляційна прокладка
116 Шарикопідшипник 608DDW
117 Корпус двигуна
118 Ідентифікаційна етикетка
119 Вугільні щітки СВ-327
120 Ковпачок тримача щітки
121 Гумовий штифт 4
122 Кожух тримача щітки
123 Самонарізний гвинт 4x18
124 Втулка 7 нова модель
125 Вентилятор 70
126 Пласка шайба 6
127 Шестигранна гайка M6-10
128 Кришка корпусу двигуна
129 Самонарізний гвинт 4x18
130 Важіль фіксатора
131 Контроллер
132 Шайба 28
133 Кільце уретанове 28
134 Шайба 7
Мастило для бурів
Кейс
Бокова ручка
