Схема запчасти Makita 9069

На данной странице можно подобрать по деталировке и купить оригинальные детали запчасти ушм угловой шлифмашины болгарки Макита Makita 9069 - шпиндель, гайка, фланец, защитный кожух, корпус редуктора, стопорная кнопка, коническая зубчатая пара, якорь (ротор), статор, угольные графитные щетки, щеткодержатель, подшипник, амортизатор, кнопка, тяга. Запчасти болгарки Makita 9069 имеют фото, цена, описание, отзывы. Для заказа запчастей Макита 9069 - выберите в списке товаров, расположенной под схемой нужную деталь, соответствующую номеру на схеме деталировке и нажмите на ее название.

1 Гвинт M5X
2, 3, 43 стопорна кнопка
Самонарізний гвинт 5x35
Запобіжне кільце S-9
6 Шестірня 12
конічна пара  та  конічна пара аналог
Шарикопідшипник 6301DDW
Сепаратор підшипника 57
Вентилятор 80
10 Якір у зборі  та   якір аналог
11 Ізоляційна прокладка
12 Шарикопідшипник 6200DDW
13 Обтічник
14 Статор у зборі  та  статор аналог
15 Самонарізний гвинт 4x25
16 Корпус перемикача
17 Самонарізний гвинт 5x60
18 Етикетка MAKITA

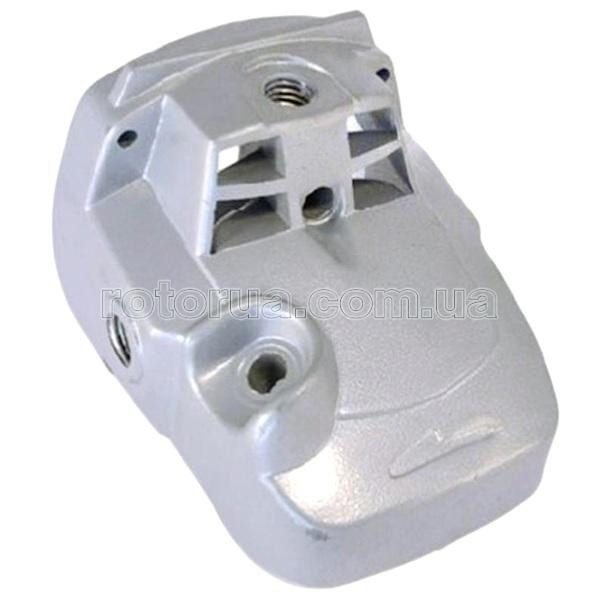

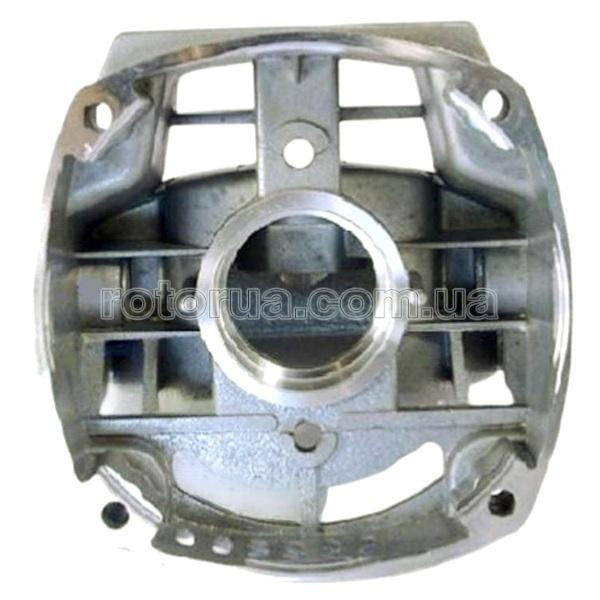

19 Корпус передачі
20 Етикетка MAKITA
21 Ковпачок тримача щітки 7-18
22 Вугільні щітки  та  щітки аналог
23 Фірмова табличка
24 Вимикачвимикач з пл.пуском  та  вимикач аналог
25 Самонарізний гвинт 4x18
26 Фіксуюча панель для кабеля
27 Кабель живлення 1,0-2-2,5
28 Захист кабелю гумовий 9.3-90
29 Корпус перемикача
30 Фланцева гайка 14-45  та  супергайка
31 Внутрішній фланець 42  та  суперфланець
32 Захисний кожух
33 Гвинт М8х25
34 Гвинт з шестигранником M5x16
35 Шпиндель
36 Щит підшипника
37 Шарикопідшипник 6203DDW
38 Запобіжне кільце R-40
39 Плоске конічне зубчасте колесо 50
40 Гвинт M5X
41 Бокова ручка 36  та  ручка з вибро
42 Корпус
43 дивись пункт 2
Ключ спеціальний 35
Шумоглушник

Show:
  • ВИНТ М5х MAKITA

    Оригинальная запчасть Makita. Для моделей: Makita 9027, 9027S, 9029, 9029S, 9037, 9039, 9047, 9047S, 9049, 9049S, 9057S, 9059, 9059S, 9067, 9067, 9067S, 9067S, 9069, 9069, 9069S, 9069S, BJR240​​. Характеристики: ​Диаметр резьбы 5 мм/ Длина резьбы мм.

    33 грн.
    В корзинуАртикул: 265976-0
  • УГОЛЬНЫЕ ГРАФИТНЫЕ ЩЕТКИ MAKITA CB-204 7х18 П-обр.пятак аналог

    Для моделей: угловая алмазная пила 4112HS; болгарка 9027; 9027S; 9029; 9029S; 9037; 9039; 9047; 9047S; 9049; 9049S; 9057; 9059; 9059S; 9067; 9067S; 9069; 9069S; 9077; 9077S; 9079; 9079S; GA7010C; GA7012C; GA7020; GA7020R; GA7020S; GA7030; GA7030R; GA7030S; GA7040R; GA7040S; GA7050R; GA9010C; GA9012C; GA9020C; GA9020R; GA9020S; GA9030; GA9030R; GA9030S; GA9040R; GA9040S; GA9050; GA9050R; болгарка Maktec MT903; отбойный молоток HM1303; HM1303B; HM1304; HM1304B; HM1500; HM1500B; HM1800; HM1801; HM1810; полировальная машина SA7000; SA7000C. Параметры: БЕЗ самоотключения!!!/ Длина графита 16 мм/ Толщина графита 7 мм/ Ширина графита 18 мм/ Крепление - П-обр. пятак/ С пружиной/ 2 шт. в комплекте

    21 грн.
    В корзинуАртикул: угщ052
  • КНОПКА БЛОКИРОВКИ ВАЛА БОЛГАРКИ MAKITA 9069

    Оригинальная запчасть Makita. Для моделей: болгарка Makita 9067; 9067S; 9069; 9069S. Параметры: Высота штифта 30,5 мм/ Диаметр штифта 10 мм/ Расстояние от края до выступа ограничителя штифта 3,5 мм/ Диаметр внутренний (внешний) пружины 12 (14) мм/ Диаметр клавиши 3,5х20,5 мм.

    72 грн.
    В корзинуАртикул: 416449-8/ 256452-5/ 233292-8
  • ВИНТ САМОНАРЕЗНОЙ MAKITA 5х35

    Оригинальная запчасть Makita. Для моделей: 9047, 9047S, 9049, 9049S, 9057S, 9059, 9059S, 9067, 9067S, 9069, 9069S, 9227CB, BJR141, GA7030, GA7030R, GA7030S, GA7040R, GA7040S, GA9030, GA9030R, GA9030S, GA9040R, GA9040S, HR160D, HR4000C, HR4500C, JR140D, JR180D, RP0910, RP1110C, RP1800F, RP1801F, RP2300FC, RP2301FC, GA7020, GA7020R, GA7020S, GA7050R, GA9020, GA9020R, GA9020S, GA9050, GA9050R, JR3050T, JR3060T, JR3070CT, MT903​ Характеристики: ​Диаметр резьбы 5 мм/ Длина резьбы 25 мм/ Габаритная длина 37 мм.

    5 грн.
    В корзинуАртикул: 266373-3
  • СТОПОРНОЕ КОЛЬЦО S-9 MAKITA

    Оригинальная запчасть Makita. Для моделей: Makita 6832; 9027; 9027S; 9029;9029S; 9037; 9039; 9047; 9047S; 9049; 9049S; 9057S; 9059; 9059S; 9067; 9067S; 9069; 9069S; AT3624; BBC231U; BBC300L; BC231UD; BGA450; BGA452; BGD800; BPJ140; BPJ180; DGA450; DGA452; DGD800; EB7650TH; EBH252U; EBH253U; EM2650UH; EM2651LH; EM2651UH; EN4950H; EN4951SH; EY2650H; GA4540; GA4540C; GA5040; GA5040C; GA5041; GA5041C; GA6040; GA6040C; GA6041C; ME2464; MS2454CE; MS2454U; MS2454UE; MS2464U; MS2464UE; SA5040C.. Параметры: Под диаметр 9 мм/ Толщина 1 мм.

    5 грн.
    В корзинуАртикул: 961005-4
  • ШЕСТЕРНЯ МАЛАЯ КОНИЧЕСКОЙ ПАРЫ БОЛГАРКИ MAKITA 9069

    Оригинальная запчасть Makita. Для моделей: болгарка Makita 9069; 9069S. Параметры: Высота (габарит) - 19 мм/ Внутрений диаметр - 9 мм/ Посадка - шлиц 9,5 мм/ Количество зубьев 12.

    101 грн.
    В корзинуАртикул: 227500-7
  • ШЕСТЕРНИ КОНИЧЕСКАЯ ПАРА БОЛГАРКИ MAKITA 9069

    Оригинальная запчасть Makita. Для моделей: болгарка Makita 9069; 9069S. Большая: Внешний диаметр (габарит) - 77,5 мм/ Внутрений диаметр - 17 мм/ Посадка - без шпонки. Малая: Высота (габарит) - 19 мм/ Внутрений диаметр - 9 мм/ Посадка - шлиц 9,5 мм. Количество зубьев большая/малая - 50/12.

    436 грн.
    В корзинуАртикул: 227499-6/ 227500-7
  • ШЕСТЕРНИ КОНИЧЕСКАЯ ПАРА БОЛГАРКИ MAKITA 9069 аналог

    Для моделей: болгарка Makita 9069; 9069S. Большая: Внешний диаметр (габарит) - 77,5 мм/ Внутрений диаметр - 17 мм/ Посадка - без шпонки. Малая: Высота (габарит) - 19 мм/ Внутрений диаметр - 9 мм/ Посадка - шлиц 9,5 мм. Количество зубьев большая/малая - 50/12.

    195 грн.
    В корзинуАртикул: кпб041
  • ПОДШИПНИК ШАРИКОВЫЙ 6301LH 12х37 NTN

    6301LH NTN/ Входит в комплектацию болгарок Makita/ Внешний диаметр 37 мм/ Внутренний диаметр 12 мм/ Высота 12 мм/ Прорезиненная боковая стенка

    126 грн.
    В корзинуАртикул: 211132-0
  • СЕПАРАТОР ПОДШИПНИКА 57 MAKITA

    Оригинальная запчасть Makita. Для моделей: Makita 9067; 9067S; 9069; 9069S. Параметры: Диаметр 19х73,5 мм/ Высота 5,5 мм/ Расстояние между центрами двух отверстий с резьбой 56,5 мм/ Диаметр резьбы 5,5 мм.

    82 грн.
    В корзинуАртикул: 285688-9
  • КРЫЛЬЧАТКА БОЛГАРКИ MAKITA 9069

    Оригинальная запчасть Makita. Код 240011-5. Для моделей: 9067; 9067S; 9069; 9069S. Параметры: Внутренний диаметр 16,5 мм/ Внешний диаметр 80 мм/ Габаритная высота 21,5 мм.

    81 грн.
    В корзинуАртикул: 240011-5
  • ЯКОРЬ БОЛГАРКИ MAKITA 9069

    Оригинальная запчасть MakitaКод 516773-0. Для моделей: болгарка Makita 9067; 9067S; 9069; 9069S. Параметры: Мощность 2000 Вт/ Напряжение 220 В/ Длина (габарит) 192 мм/ Диаметр шихтованого каркаса 54 мм/ Длина каркаса 45 мм/ Диаметр коллектора 37 мм/ Посадка переднего подшипника 12 мм/ Посадка заднего подшипника 10 мм/ Посадка под малую шестерню диаметр 12 мм ширина шлица 9,5 мм/ Расстояние между посадками подшипников 152 мм.

    1 357 грн.
    В корзинуАртикул: 516773-0
  • ЯКОРЬ БОЛГАРКИ MAKITA 9069 аналог

    Для моделей: болгарка Makita 9067; 9067S; 9069; 9069S и их аналогов. Параметры: Мощность 2000 Вт/ Напряжение 220 В/ Длина (габарит) 192 мм/ Диаметр шихтованого каркаса 54 мм/ Длина каркаса 45 мм/ Диаметр коллектора 37 мм/ Посадка переднего подшипника 12 мм/ Посадка заднего подшипника 10 мм/ Посадка под малую шестерню диаметр 12 мм ширина шлица 9,5 мм/ Расстояние между посадками подшипников 152 мм.

    642 грн.
    В корзинуАртикул: ябг0030
  • ИЗОЛЯЦИОННАЯ ПРОКЛАДКА ЯКОРЯ БОЛГАРКИ MAKITA GA9020

    Оригинальная запчасть Makita. Для моделей: Makita 4112HS; 9027; 9027S; 9029; 9029S; 9037; 9039; 9047; 9047S; 9049; 9049S; 9057S; 9059; 9059S; 9067; 9067S; 9069; 9069S; 9077; 9077S; 9079; 9079S; GA7020; GA7020R; GA7020S; GA7030; GA7030R; GA7030S; GA7040R; GA7040S; GA9020; GA9020R; GA9020S; GA9030; GA9030R; GA9030S; GA9040R; GA9040S; HM1802; HM1812; MT242; MT901; MT903; N5900B. Параметры: Внешний диаметр 36,5 мм/ Внутренний диаметр 10 мм/ Толщина 5,5 мм.

    41 грн.
    В корзинуАртикул: 681630-2
  • ПОДШИПНИК ШАРИКОВЫЙ 6200RD 10х30 KOYO

    6200RD/ Входит в комплектацию электроинструмента Makita/ Внешний диаметр 30 мм/ Внутренний диаметр 10 мм/ Высота 9 мм/ Прорезиненная боковая стенка

    111 грн.
    В корзинуАртикул: 211087-9
  • Оригинальная запчасть Makita. Для моделей: болгарка Makita 9067; 9067S; 9069; 9069S. Параметры: Внешний диаметр мм/ Внутренний диаметр мм/ Высота мм.

    41 грн.
    В корзинуАртикул: 416472-3
  • СТАТОР БОЛГАРКИ MAKITA 9069

    Оригинальная запчасть Makita. Для моделей болгарка Makita 9067; 9067S; 9069; 9069S. Параметры: Напряжение питания 220-240 В/ Мощность двигателя 2000 Вт/ Внешний диаметр 95 мм/ Внутрений диаметр 55 мм/ Длина шихтованного каркаса 45 мм/ Межосевое расстояние между прорезями крепления 83 мм/ Габаритная длина статора 93 мм/ Количество выводов 4.

    1 432 грн.
    В корзинуАртикул: 526074-8
  • СТАТОР БОЛГАРКИ MAKITA 9069 аналог

    Для моделей болгарка Makita 9067; 9067S; 9069; 9069S. Параметры: Напряжение питания 220-240 В/ Мощность двигателя 2000 Вт/ Внешний диаметр 95 мм/ Внутрений диаметр 55 мм/ Длина шихтованного каркаса 45 мм/ Межосевое расстояние между прорезями крепления 83 мм/ Габаритная длина статора 93 мм/ Количество выводов 4.

    475 грн.
    В корзинуАртикул: ста029
  • ВИНТ САМОНАРЕЗНОЙ MAKITA 4х25

    Резьба правая/ Длина 25 мм/ Диаметр резьбы 4 мм/ Шаг резьбы 2 мм

    5 грн.
    В корзинуАртикул: 266374-1
  • Оригинальная запчасть Makita. Для моделей: болгарка Makita 9067; 9067S; 9069; 9069S.

    241 грн.
    В корзинуАртикул: 183029-2
  • Для крепления статора
    17 грн.
    В корзинуАртикул: 266044-2
  • КОРПУС ДВИГАТЕЛЯ БОЛГАРКИ MAKITA 9069

    Оригинальная запчасть Makita. Для моделей: 9067; 9067S; 9069; 9069S. Параметры: Внешний диаметр посадки корпуса редуктора мм/ Расстояние между отверстиями крепления корпуса редуктора по диагонали мм​/ ​Габаритная длина корпуса мм​.

    606 грн.
    В корзинуАртикул: 150969-9
  • ПРОБКА ЩЕТКОДЕРЖАТЕЛЯ 7-18 MAKITA 22 мм

    Оригинальная запчасть Makita. Для моделей: Makita 2414B; 2414EN; 2414NB; 3612; 3612C; 5103R; 5104S; 5143R; 5903R; 9027; 9027S; 9029; 9029S; 9037; 9039; 9047; 9047S; 9049; 9049S; 9057S; 9059; 9059S; 9067; 9067S; 9069; 9069S; 9077; 9077S; 9079; 9079S; GA7010C; GA7012C; GA7020; GA7020R; GA7020S; GA7030; GA7030R; GA7030S; GA7040R; GA7040S; GA7050R; GA9010C; GA9012C; GA9020; GA9020R; GA9020S; GA9030; GA9030S; GA9040R; GA9040S; GA9050; GA9050R; GS6000; HM1303; HM1303B; HM1304; HM1304B; HM1500; HM1500B; HM1800; KP312S; LC1230; MT240; MT242; MT362; MT901; MT903; RP1800F; RP1801F; RP2300FC; RP2301FC; SA7000; SA7000C. Характеристики: Внешний диаметр 22 мм/ Высота 6 мм.

    24 грн.
    В корзинуАртикул: 643700-5
  • УГОЛЬНЫЕ ГРАФИТНЫЕ ЩЕТКИ MAKITA CB-204 7х18 П-обр.пятак

    Оригинальная запчасть Makita. Для моделей: угловая алмазная пила 4112HS; болгарка 9027; 9027S; 9029; 9029S; 9037; 9039; 9047; 9047S; 9049; 9049S; 9057; 9059; 9059S; 9067; 9067S; 9069; 9069S; 9077; 9077S; 9079; 9079S; GA7010C; GA7012C; GA7020; GA7020R; GA7020S; GA7030; GA7030R; GA7030S; GA7040R; GA7040S; GA7050R; GA9010C; GA9012C; GA9020C; GA9020R; GA9020S; GA9030; GA9030R; GA9030S; GA9040R; GA9040S; GA9050; GA9050R; болгарка Maktec MT903; отбойный молоток HM1303; HM1303B; HM1304; HM1304B; HM1500; HM1500B; HM1800; HM1801; HM1810; полировальная машина SA7000; SA7000C. Параметры: С самоотключением/ Длина графита 16 мм/ Толщина графита 7 мм/ Ширина графита 18 мм/ Крепление - П-обр. пятак/ С пружиной/ 2 шт. в комплекте

    152 грн.
    В корзинуАртикул: 191957-7
  • КНОПКА БОЛГАРКИ MAKITA GA9020 9069

    Оригинальная запчасть Makita. Для моделей: болгарка Makita GA7020; GA7030; GA9020; GA9030; GA9050; 9069. Обозначение: solteam TG08-1200 13(13)A 250V˜5E4. Характеристики: Напряжение 250 В/ Ток переменный 13А/ Габариты установочной пластины на корпусе 31,5х127 мм/ Габариты педали с курком 15,5х31,5х109,5 мм/ Количество контактов 4 шт.

    296 грн.
    В корзинуАртикул: 650102-8
  • КНОПКА БОЛГАРКИ ФИОЛЕНТ 230 с пл. пуском GA9020 9069 аналог

    Для моделей:  Фиолент МШУ1-23-230; Makita GA9020; 9069. Характеристики: Защита от случайного пуска/ Фиксатор для длительного включения/ Встроенный плавный запуск/С конденсатором/ Напряжение 250 В/ Ток переменный 12А/ Длина педали 110 мм/ Толщина педали 16 мм.

    156 грн.
    В корзинуАртикул: КБ018
  • КНОПКА БОЛГАРКИ MAKITA GA9020S плавный пуск

    Оригинальная запчасть Makita. Для моделей: болгарка Makita GA7020S; GA7030S; GA7040S; GA9020S; GA9030S; GA9040S. Обозначение: MARQUARDT 1362.0113 6511796. Характеристики: Напряжение 250 В/ Ток переменный 13А/ Блок плавного запуска/ Габариты установочной пластины на корпусе 31,5х127 мм/ Габариты педали с курком 15,5х31,5х109,5 мм/ Количество контактов 6 шт.

    552 грн.
    В корзинуАртикул: 651179-6
  • ВИНТ САМОНАРЕЗНОЙ 4х18 MAKITA

    Оригинальная запчасть Makita. Характеристики: ​Диаметр резьбы 4 мм/ Длина резьбы 17 мм.

    4 грн.
    В корзинуАртикул: 265995-6
  • ФИКСИРУЮЩАЯ ПАНЕЛЬ КАБЕЛЯ MAKITA

    Оригинальная запчасть Makita. Для моделей: 2012NB, 1100, 2414NB, 2412N, 2414, 2702, 2702, 2704, 2704, 3612, 3612C, 4101R, 4101RH, 4131, 4157KB, 4326, 4327, 4328, 4329, 4340CT, 4340FCT, 4340T, 4341CT, 4341FCT, 4341T, 4351CT, 4351FCT, 5103R, 5104S, 5143R, 5603R, 5604R, 5703R, 5704R, 5705R, 5903R, 6305, 6408, 6821, 6823, 6824, 6824N, 6825, 6826, 6826N, 6827, 6904VH, 6905H, 6950, 6951, 6953, 7104L, 800, 9005B, 9015B, 9031, 9032, 9046, 9067, 9067S, 9069, 9069S, 9403, 9404, 9524NB, 9562, 9562C, 9562CH, 9562CR, 9562CV, 9562CVH, 9562CVR, 9564, 9564CV, 9564H, 9565, 9565C, 9565CLR, 9565CR, 9565CV, 9565CVL, 9565CVR, 9565H, 9566C, 9566CR, 9566CV, 9566CVR, 9903, 9910, 9911, 9920, BO4901, BO5030, BO5031, BO5041, BO6030, BO6040, DS4010, DS4011, GA7010C, GA9010C, GD0800C, GD0810C, GV5010, HK0500, HM1100, HM1100C, HM1130C, HM1140C, HM1303, HM1303B, HM1304, HM1304B, HM1500, HM1500B, HM1800, HP1030, HP1300S, HP2050, HP2050F, HP2051, HP2051F, HP2070, HP2070F, HP2071, HP2071F, HR1830, HR2010, HR2020, HR2400, HR2410, HR2410, HR2430, HR2431, HR2432, HR2440, HR2440F, HR2450, HR2450F, HR2450FT, HR2450T, HR4000C, HR5001C, HS6100, HS7100, HS7101, JN1601, JR3000V, JR3000VT, JR3020, JR3030, JR3030T, JR3050T, JR3060T, JR3070CT, JS1300, JV0600, KP0800, KP0810, KP0810C, LC1230, LF1000, LH1040, LH1040F, LS0714, LS0714F, LS0714FL, LS0714L, LS1013, LS1013F, LS1013L, LS1016, LS1016L, LS1040, LS1040F, LS1214, LS1214F, LS1214L, LS1216, LS1216L, N5900B, PW5000C, PW5000CH, RP0910, RP1110C, RP1800F, RP1801F, SA7000C, SG1250, UC3020A, SP6000, TW0200, TW0350, TW1000, UC3520A, UC4020A, UT1305, UT2204, 2708, 4112HS, 420S, 420S, 5103R, 5104S, 5143R, 9047, 9047S, 9049, 9049S, 9057S, 9059, 9059S, 9077, 9077S, 9079, 9079S, HM0860C, HM1202C, HM1242C, HM1801, HM1810, HR3000C, HR3550C, HR4500C, KP312S, RP2300FC, RP2301FC, UM401D, UM401D. Характеристики: ​.

    13 грн.
    В корзинуАртикул: 687052-4
  • КАБЕЛЬ ПИТАНИЯ MAKITA 1-2-2.5 9069

    Оригинальная запчасть Makita. Для моделей: Makita 2012NB; 2014EN; 2014NB; 2702; 2704; 3612; 3612C; 4110C; 5008MG; 5103R; 5104S; 5603R; 5604R; 5703R; 5704R; 5705R; 5903R; 6904VH; 6905B; 6905H; 6906; 6950; 6951; 6953; 8406; 9005B; 9015B; 9046; 9067; 9067S; 9069; 9069S; DS4010; DS4011; DS4012; GA5021; GA5021C; GA6021; GA6021C; GA7010C; GA7012C; GA7050R; GA9010C; GA9012C; GA9050; GA9050R; GS6000; HR2400; HR2410; HR2430; HR2431; HS7601; JN3200; JR3000VT; JS1300; JS1660; JS1670; JS3200; KP0810; KP0810C; LC1230; LF1000; LH1040; LH1040F; LS1013; LS1013F; LS1013L; LS1016; LS1016L; LS1040; LS1040F; LS1214; LS1214F; LS1214L; LS1216; LS1216L; N5900B; RP0900; SA7000; SA7000C; TD0101F; TW0200; TW0350; TW1000. Характеристики: Материал провода - медь/ Сечение провода 1х2 мм2/ Длина 2,5 м/ С литой вилкой.

    292 грн.
    В корзинуАртикул: 665865-3
