Схема запчасти Makita 9528NB

На данной странице можно подобрать по деталировке и купить оригинальные детали запчасти ушм угловой шлифмашины болгарки Makita 9528NB - шпиндель, гайка, фланец, защитный кожух, корпус редуктора, корпус двигателя, стопорная кнопка, коническая зубчатая пара, якорь (ротор), статор, угольные графитные щетки, щеткодержатель, подшипник, амортизатор, кнопка, тяга. Запчасти болгарки Makita 9528NB имеют фото, цена, описание, отзывы. Для того чтобы подобрать заказать купить запчасти Макита 9528NB - выберите в списке товаров, расположенном рядом со схемой нужную деталь, соответствующую номеру на схеме деталировке и нажмите на ее название.

нажмите на название детали в списке
1 Самонарезной винт 5x30
2, 3, 4 Стопорная кнопка
5 Предохранительное кольцо S-6
6 Ведущая шестерня 9528NB
Шарикоподшипник 6000DDW
8 Крышка корпуса редуктора
9 Крыльчатка
10 Обтекатель
11 Якорь 9528NB  и  якорь аналог
12 Изоляционная прокладка
13 Шарикоподшипник 606ZZ
14 Статор 9528NB
15 Самонарезной винт PT3x10
16 Самонарезной винт CT 4x16
17 Ручка аварийного выключателя
18 Этикетка
19 Рычаг выключателя
20 Корпус двигателя 9528NB
21 Защита кабеля 8-85
22 Нажимная пружина 4
23 Кабель питания 1.0-2-2.5
24 Крышка корпуса двигателя
25 Самонарезной винт 4x18
26 Контактная колодка 1P
27 Фиксирующая панель для кабеля
28 Самонарезной винт 4x18
29 Выключатель 9528NB ST115A-31
И  кнопка аналог
30 Угольные щетки CB-411
31 Колпачок держателя щеток
32 Этикетка Makita
33 Фланцевая гайка  и  супергайка
34 Внутренний фланец  и  суперфланец
35 Шпиндель 9528NB
36 Защитный кожух 9528NB
37 Винт M5x16
38 Фланец 9528NB
39 Шарикоподшипник 6201DDW
40 Предохранительное кольцо R-32
41 Ведомая шестерня 9528NB
42 Корпус редуктора 9528NB
Боковаz ручка  и  бокова ручка вибро
Ключ специальный 35
Кейс металлический
Смазка для редуктора
153489-2
Боковая рукоятка для болгарки Makita M8

Оригинальная запчасть Makita. Для моделей: Makita 9524NB; 9525NB; 9527NB; 9528NB; 9554HN; 9554NB; 9555HN; 9555NB; 9557HN; 9557NB; 9558HN; 9558NB; 9558PB; 9562CR; 9562CVR; 9564CV; 9564H; 9564HR; 9565CLR; 9565CR; 9565CV; 9565CVL; 9565CVR; 9565H; 9565P; 9565PCV; 9566CR; 9566CVR; BDA340; BDA341; BDA350; BDA351; BGA450; BGA452; DDA340; DDA341; DDA350; DDA351; DGA450; DGA452; GA4530; GA4540; GA4540C; GA5030; GA5040; GA5040C; GA6040; GA6040C; MT90B; MT952; MT953; MT962; MT963; RT0700C; SA5040C. Параметры: Резьба M8/ Габаритная длина 153 мм.

Цена:
77 грн.
В наличии
- +
194514-0
Боковая рукоятка для болгарки Makita M8 антивибрационная

Оригинальная запчасть Makita. Для моделей: Makita 9524NB; 9525NB; 9527NB; 9528NB; 9554HN; 9554NB; 9555HN; 9555NB; 9557HN; 9557NB; 9558HN; 9558NB; 9558PB; 9562CR; 9562CVR; 9564CV; 9564H; 9564HR; 9565CLR; 9565CR; 9565CV; 9565CVL; 9565CVR; 9565H; 9565P; 9565PCV; 9566CR; 9566CVR; BDA340; BDA341; BDA350; BDA351; BGA450; BGA452; DDA340; DDA341; DDA350; DDA351; DGA450; DGA452; GA4530; GA4540; GA4540C; GA5030; GA5040; GA5040C; GA6040; GA6040C; MT90B; MT952; MT953; MT962; MT963; RT0700C; SA5040C. Параметры: Резьба M8/ Габаритная длина 161 мм.

Цена:
696 грн.
В наличии
- +
152522-7

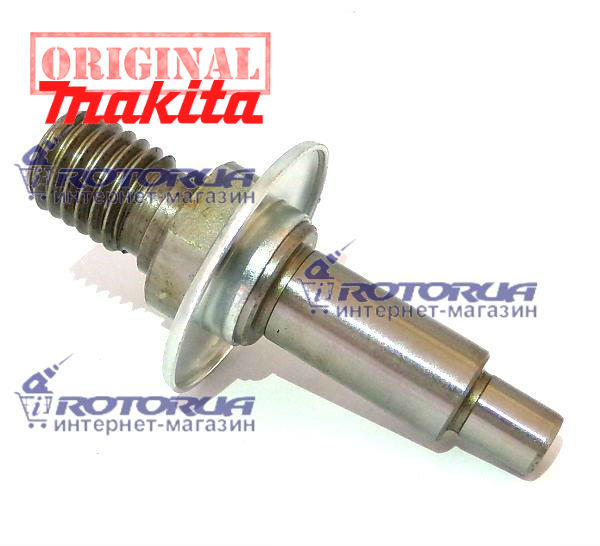

Вал шпиндель болгарки Makita 9528NB

Оригинальная запчасть Makita. Для моделей: Makita 9524NB; 9525NB; 9527NB; 9528NB. Параметры: Резьба (высота) под прижимную гайку М14 (15 мм)/ Диаметр (высота) посадки шайбы - фланец 14 (3,5) мм/ Ширина проточки под шайбу фланец 17 мм/ Диаметр (высота) посадки подшипника крышки вала 12 (10) мм/ Диаметр (высота) посадки большой шестерни 12 (14) мм / Диаметр (высота) посадки упорного подшипника 8 (10) мм/ Габаритная высота 68 мм.

Цена:
353 грн.
В наличии
- +
265180-1
Винт Makita 5х16
Оригинальная запчасть Makita. Резьба правая/ Длина 16 мм/ Диаметр резьбы 5 мм/ Шаг резьбы 0,5 мм
Цена:
12 грн.
В наличии
- +
265995-6
Винт самонарезной 4х18 Makita

Оригинальная запчасть Makita. Характеристики: ​Диаметр резьбы 4 мм/ Длина резьбы 17 мм.

Цена:
10 грн.
В наличии
- +
оригинал
Винт самонарезной Makita 5х30 — rotorua.com.ua
Винт самонарезной Makita 5х30 — rotorua.com.ua
266173-1
Винт самонарезной Makita 5х30

Оригинальная запчасть Makita. Для моделей: 2012NB, 9015B, 9016B, 9404, 9527NB, 9528NB, 9541, 9542, 9903, 9920, AS3626, BJR240, BUC250, GA7010C, GA9010C, HM1111C, HM1213C, HR3000C, HR3550C, JR3030, JR3030T, SA7000, SA7000C, UC250D, UC3030A, UC3530A, UC4030A, UC4530A, DUC302. Характеристики: ​Диаметр резьбы 5 мм/ Длина резьбы 25 мм/ Длина винта 32,5 мм.

Цена:
30 грн.
В наличии
- +
оригінал
Винт самонарезной Makita CT 4х16 — rotorua.com.ua
Винт самонарезной Makita CT 4х16 — rotorua.com.ua
266034-5
Винт самонарезной Makita CT 4х16
Оригинальная запчасть Makita. Для моделей: 2107F, 2702, 2704, 4304, 4304T, 4305, 4305T, 4334D, 4340CT, 4340FCT, 4340T, 4341CT, 4341FCT, 4341T, 4350CT, 4350FCT, 4351CT, 4351FCT, 5103R, 5104S, 5143R, 5604R, 5704R, 9005B, 9227CB, 9403, 9404, 9521NB, 9522NB, 9524NB, 9525NB, 9527NB, 9528NB, 9541, 9542, 9903, 9920, BJV140, BJV180, BPB180, BTS130, HK0500, HS6100, HS7100, HS7101, LC1230, LH1040, LH1040F, LS0714, LS0714F, LS0714FL, LS0714L, LS1013, LS1013F, LS1013L, LS1016, LS1016L, LS1214, LS1214F, LS1214L, LS1216, LS1216L, RP0910, RP1110C, SP6000, HS7601, 9237CB, BO6050, HS6101. Характеристики: ​Диаметр правой резьбы 4 мм/ Длина резьбы 16 мм/ Длина винта 18,5 мм.
Цена:
9 грн.
В наличии
- +
266007-8
Винт самонарезной Makita PT3х10

Оригинальная запчасть Makita. Характеристики: ​Диаметр резьбы 3 мм/ Длина резьбы 10 мм.

Цена:
9 грн.
В наличии
- +
682504-0
Защита кабеля 10-85 Makita

Оригинальная запчасть Makita. Для моделей: Makita 4101RH, 4301BV, 5012B, 6300L, 6701B, GA5000, KP0810, KP0810C, RP0900, SR1600, SR1800. Параметры: Внутренний диаметр 10,5 мм/ Внешний диаметр в месте крепления в рукоятке 17 мм/ Габаритная длина 84 мм.

Цена:
24 грн.
В наличии
- +
682502-4
Защита кабеля 8-85 Makita

Оригинальная запчасть Makita. Для моделей: Makita HP1631; HP1641; HP1641F; HP2010N; HP2031; HP2033; HP2041; JR3000VT; JV0600; KP0800; LS0810; PJ7000; UB1101; UH4510A; UH6310A. Параметры: Внутренний диаметр 8,5 мм/ Внешний диаметр в месте крепления в рукоятке 17 мм/ Габаритная длина 85 мм.

Цена:
40 грн.
В наличии
- +
123099-9
Защитный кожух болгарки Makita 125

Оригинальная запчасть Makita. Для моделей: болгарка Makita 9555HN; 9555NB; 9558HN; 9558NB; 9558PB; 9565CLR; 9565CVL; 9565H; GA5020; GA5021; GA5030; Maktec MT963. Крепление - хомут с винтом/ Посадка 43 мм/ Высота хомута 10 мм.

Цена:
334 грн.
В наличии
- +
681638-6
Изоляционная прокладка болгарки Makita 9528NB
Оригинальная запчасть Makita. Для моделей: Makita 9524NB; 9525NB; 9527NB; 9528NB. Параметры: Диаметр внутренний 6,2 мм/ Диаметр внешний 23 мм/ Высота 5,5 мм.
Цена:
20 грн.
В наличии
- +
665394-6
Кабель питания Makita 1,0-2-2,5 GA5030

Оригинальная запчасть Makita. Для моделей: дрель Makita 3620; 3709; 3710; 4340CT; 4340FCT; 4340T; 4341CT; 4341FCT; 4341T; 4350CT; 4350FCT; 4351CT; 4351FCT; 6305; 9031; 9554HN; 9554NB; 9555HN; 9555NB; 9557HN; 9557NB; 9558HN; 9558NB; 9558PB; 9562; 9562C; 9562CH; 9562CR; 9562CV; 9562CVH; 9562CVR; 9564; 9564CV; 9564H; 9564HR; 9565; 9565C; 9565CLR; 9565CR; 9565CV; 9565CVL; 9565CVR; 9565H; 9565P; 9565PCV; 9566C; 9566CR; 9566CV; 9566CVR; 9910; 9911; DP4010; DP4011; GA4530; GA5020; GA5030; GA5034; GA6020; GD0600; GD0601; GD0602; GD0800C; GD0810C; GV5010; GV6010; HP2050; HP2050F; HP2051; HP2051F; HP2070; HP2070F; HP2071; HP2071F; KP0800; UB1103.​ Характеристики: Диаметр кабеля 7 мм/ Сечение провода 2х1 мм/ Длина 2,5 м/ Материал провода медь.

Цена:
429 грн.
В наличии
- +
182875-0
Кейс для болгарки Makita 115-125

Оригинальный аксессуар Makita. Для моделей:  аккумуляторный шуруповерт Makita 6270DWALE; 6261DWALE; 6281DWALE; 8271DWALE; 8281DWALE; 8280DWALE; 8391DWALE.

Цена:
1 750 грн.
В наличии
- +
оригинал
Клавиша тяги болгарки Makita 9524NB, 9525NB, 9527NB, 9528NB — rotorua.com.ua
Клавиша тяги болгарки Makita 9524NB, 9525NB, 9527NB, 9528NB — rotorua.com.ua
415952-6
Клавиша тяги болгарки Makita 9524NB, 9525NB, 9527NB, 9528NB

Оригинальная запчасть Makita. Для моделей: болгарка Makita 9524NB; 9525NB; 9527NB; 9528NB. Размеры: Длина 24 мм/ Ширина 20 мм/ Высота клавиши 6,5 мм/ Габаритная высота 14 мм.

Цена:
50 грн.
В наличии
- +
782423-1
Ключ для контрогайки 35 мм болгарки Makita 115, 125

Оригинальная запчасть Makita. Для моделей: болгарка Makita GA6021, GA6021C, 9558, 9557. Параметры: Расстояние между центрами отверстий гайки - 35 мм/ Габаритная длина - 199 мм.

Цена:
85 грн.
В наличии
- +
оригинал
Кнопка ST115A-31 болгарки Makita 9524NB, 9527NB, 9528NB — rotorua.com.ua
Кнопка ST115A-31 болгарки Makita 9524NB, 9527NB, 9528NB — rotorua.com.ua
651433-8
Кнопка ST115A-31 болгарки Makita 9524NB, 9527NB, 9528NB

Оригинальная запчасть Makita. Для моделей: болгарка Makita 9504BH; 9524NB; 9525NB; 9527NB; 9528NB; ножницы по металлу JS1660; JS1670. Обозначение: ST115A-31  15(15)A125V˜5E4  10(10)A250V˜5E4. Характеристики: Напряжение 250 В/ Ток переменный 10 А/ Габариты корпуса контактной системы 14х22,5х19,5 мм/ Высота с рычагом корпуса (без крепления контактов) 39 мм.

Цена:
116 грн.
В наличии
- +
415491-6/ 233072-2/ 256437-1
Кнопка блокировки вала болгарки Makita 9528NB

Оригинальная запчасть Makita. Для моделей: болгарка Makita 9528NB. Параметры: Высота штифта 18 мм/ Диаметр штифта 5,5 мм/ Расстояние от края до выступа ограничителя штифта 2 мм/ Диаметр внешний пружины 9 мм/ Высота пружины 8,5 мм/ Габариты клавиши 17х15,5х8,5 мм.

Цена:
74 грн.
В наличии
- +
кб011

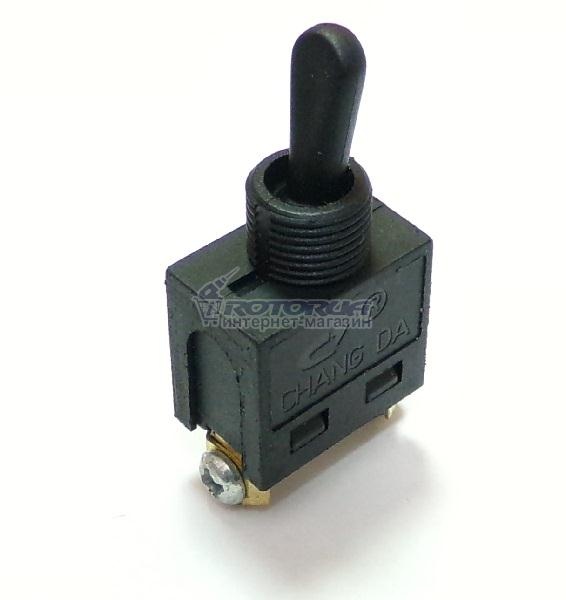

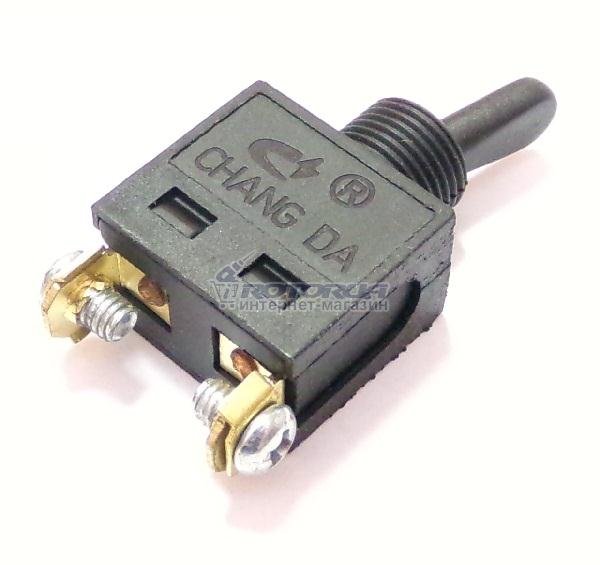

Кнопка болгарки Makita 9524NB, 9527NB, 9528NB аналог

Для моделей: аналог болгарки Makita 9504BH; 9524NB; 9525NB; 9527NB; 9528NB; ножниц по металлу JS1660; JS1670. Характеристики: Напряжение 250 В/ Ток переменный 6А/ Габариты корпуса контактной системы 14х22х20 мм/ Высота с рычагом корпуса (без крепления контактов) 42,5 мм.

Цена:
68 грн.
В наличии
- +
224554-5
Контрогайка болгарки 35 мм Makita 125

Оригинальная запчасть Makita. Для моделей: 9005B, 9015B, 9016B, 910, 9504BH, 9521NB, 9522NB, 9524NB, 9525NB, 9527NB, 9528NB, 9541, 9542, 9554HN, 9554NB, 9555HN, 9555NB, 9557HN, 9557NB, 9558HN, 9558NB, 9558PB, 9562, 9562C, 9562CH, 9562CR, 9562CV, 9562CVH, 9562CVR, 9564, 9564CV, 9564H, 9565, 9565C, 9565CLR, 9565CR, 9565CV, 9565CVL, 9565CVR, 9565H, 9566C, 9566CR, 9566CV, 9566CVR, BGA450, BGA452, GA4530, GA5000, GA5020, GA5021, GA5021C, GA5030, GA6020, GA6021, GA6021C, MT962, MT963, PC5001C​. Параметры: Внутренняя резьба М14/ Диаметр посадки под диск 22,2 мм/ Внешний диаметр 44,8 мм/ Габаритная толщина 8,5 мм/ По центрам отверстий под ключ 35 мм/ Диаметр отверстий под ключ 6 мм.

Цена:
125 грн.
В наличии
- +
оригінал
Корпус двигателя болгарки Makita 9524NB, 9528NB — rotorua.com.ua
Корпус двигателя болгарки Makita 9524NB, 9528NB — rotorua.com.ua
159866-6

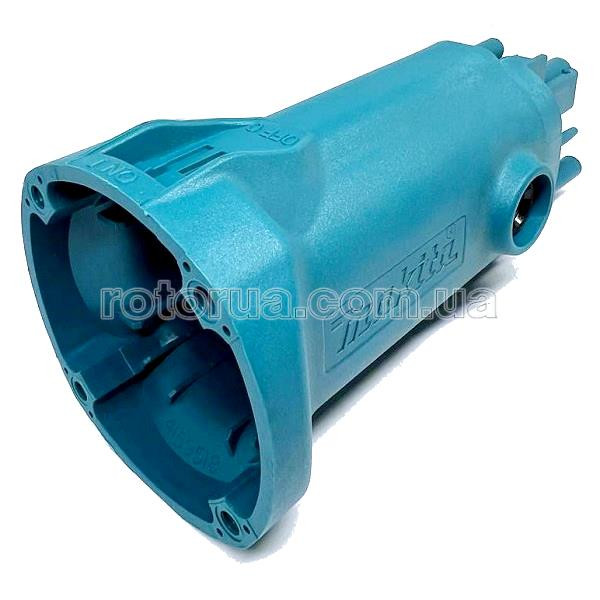

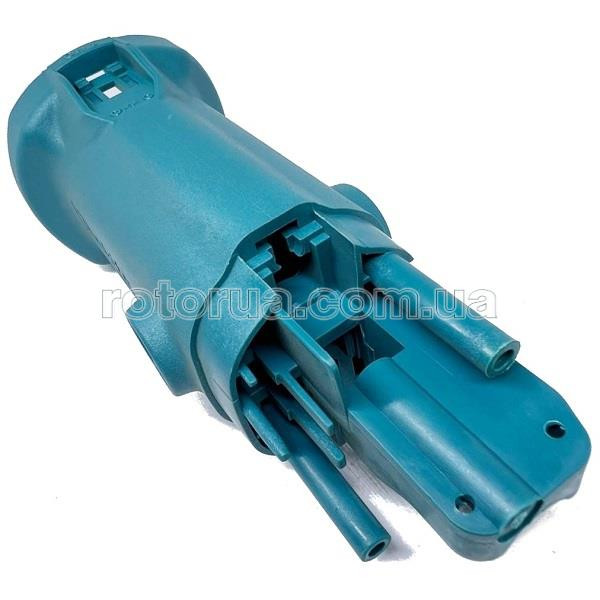

Корпус двигателя болгарки Makita 9524NB, 9528NB
Оригинальная запчасть Makita. Для моделей: 9524NB; 9525NB; 9527NB; 9528NB. Характеристики: Длина 179 мм/ Ширина 81,5 мм/ Высота 80 мм/ Между центрами отверстий крепления к корпусу редуктора по диагонали 75 мм.
566 грн.
Цена:
537 грн.
В наличии
- +
оригінал
Корпус редуктора болгарки Makita 9527NB, 9528NB — rotorua.com.ua
Корпус редуктора болгарки Makita 9527NB, 9528NB — rotorua.com.ua
134958-2
Корпус редуктора болгарки Makita 9527NB, 9528NB

Оригинальная запчасть Makita. Для моделей: 9527NB, 9528NB. Параметры: Диаметр отверстия под якорь - 20 мм/ По центрам отверстий крепления к пластиковому корпусу мотора - 75 мм/ Диаметр посадки под нижний игольчатый подшипник (втулку) вала - 12 мм/ По центрам отверстий крепления крышки вала - 55 мм/ Диаметр отверстия под кнопку блокировки вала - 6 мм.

Цена:
461 грн.
В наличии
- +
316807-7

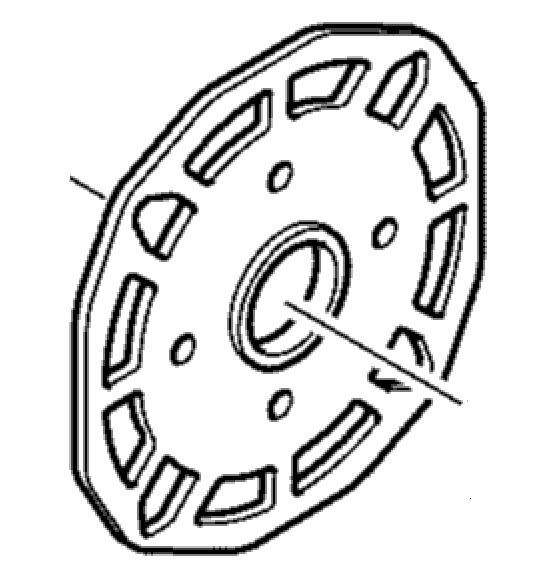

Корпус редуктора болгарки Makita 9528NB промщит

Оригинальная запчасть Makita. Для моделей: болгарка Makita 9527NB; 9528NB. Параметры: Диаметр посадки переднего подшипника якоря -  мм/ По центрам отверстий крепления к пластиковому корпусу мотора - мм/ Габаритные размеры  мм.

Цена:
477 грн.
В наличии
- +
415955-0

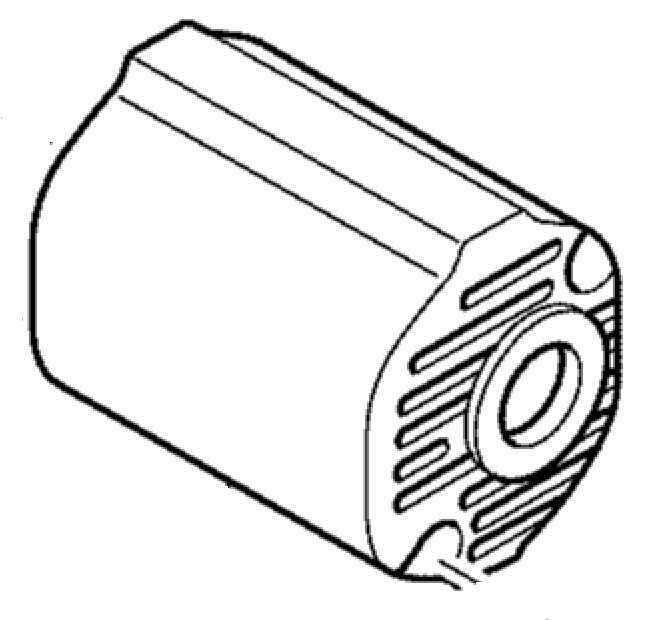

Крышка корпуса двигателя болгарки Makita 9528NB

Оригинальная запчасть Makita. Для моделей: Makita 9524NB; 9525NB; 9527NB; 9528NB.

Цена:
130 грн.
В наличии
- +
E00884-2
НАЖИМНАЯ ПРУЖИНА 4 MAKITA 9528NB

Оригинальная запчасть Makita. Для моделей: Makita 9524NB, 9525NB, 9527NB, 9528NB, BTP130, BTP140​.

Цена:
18 грн.
В наличии
- +
E00884-2
НАЖИМНАЯ ПРУЖИНА 4 MAKITA 9528NB 1

Оригинальная запчасть Makita. Для моделей: Makita 9524NB, 9525NB, 9527NB, 9528NB, BTP130, BTP140​.

Цена:
14 грн.
В наличии
- +
415971-2

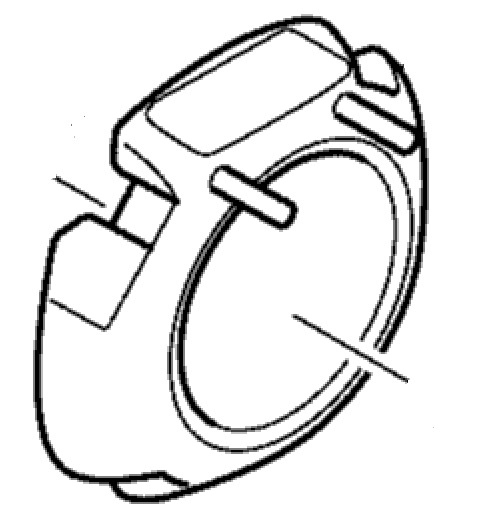

ОБТЕКАТЕЛЬ ДВИГАТЕЛЯ БОЛГАРКИ MAKITA 9528NB

Оригинальная запчасть Makita. Для моделей: Makita 9527NB; 9528NB. Параметры: Внешний диаметр мм/ Внутренний диаметр мм/ Высота мм.

Цена:
100 грн.
В наличии
- +
оригінал
Подшипник шариковый 6000RD KOYO 10х26х8 мм — rotorua.com.ua
211088-7
Подшипник шариковый 6000RD KOYO 10х26х8 мм

6000RD KOYO/ Входит в комплектацию электроинструмента Makita. Параметры: Внешний диаметр 26 мм/ Внутренний диаметр 10 мм/ Высота 8 мм/ Прорезиненная боковая стенка

Цена:
152 грн.
В наличии
- +
оригинал
Подшипник шариковый 606Z NMB 6х17х6 мм — rotorua.com.ua
211012-0
Подшипник шариковый 606Z NMB 6х17х6 мм

606Z NMB R-176KK/ Входит в комплектацию инструмента Makita. Параметры: Внешний диаметр 17 мм/ Внутренний диаметр 6 мм/ Высота 6 мм/ Металлическая боковая стенка

Цена:
104 грн.
В наличии
- +
оригінал
Подшипник шариковый 6201DW NSK 12х32х10 мм — rotorua.com.ua
Подшипник шариковый 6201DW NSK 12х32х10 мм — rotorua.com.ua
211129-9
Подшипник шариковый 6201DW NSK 12х32х10 мм

6201DW NSK/ Входит в комплектацию электроинструмента Makita. Параметры: Внешний диаметр 32 мм/ Внутренний диаметр 12 мм/ Высота 10 мм/ Прорезиненная боковая стенка.

Цена:
195 грн.
В наличии
- +
