Схема запчасти Makita 9903

На данной странице можно подобрать по деталировке и купить оригинальные детали запчасти ленточной шлифмашины Makita 9903 - шпиндель, гайка, корпус, якорь (ротор), статор, угольные графитные щетки, щеткодержатель, подшипник, амортизатор, кнопка. Запчасти ленточной шлифмашины Makita 9903 имеют фото, цена, описание, отзывы. Для того чтобы подобрать заказать купить запчасти Макита 9903 - выберите в списке товаров, расположенном рядом со схемой нужную деталь, соответствующую номеру на схеме деталировке и нажмите на ее название.

нажмите на название детали в списке
Вимикач SGEL115CDY-6
Корпус двигуна
Передня ручка
Самонарізний гвинт 5x30
Кабель 1.0-2-4.0
Захист кабелю гумовий 9.3-90
Фіксуюча панель для кабеля
Самонарізний гвинт 4x18
10 Шарикопідшипник 6000DDW
11 Ізоляційна прокладка
12 Статор у зборі
13 Самонарізний гвинт 5x45
14 Ковпачок тримача щітки
15 Вугільні щітки CB-303
16 Якір у зборі
17 Обтічник
18 Вентилятор 75
19 Шарикопідшипник 627DDW
20 Захисний кожух двигуна
21 Етикетка
22 Самонарізний гвинт 4x18
23 Кожух ручки
24 Захисний кожух для ременя
25 Шестигранна гайка M6-10
26 Ремінь 6-330
27 Вентилятор 76
28 Установочий гвинт M6x25
29 Шайба 16
30 Пружина стиснення 16
31 Самонарізний гвинт 4x30
32 Шестигранна гайка M8
33 Ведучий ролик 9.5-46.0
34 Кришка редуктора
35 Шарикопідшипник 629DDW
36 Зубчасте колесо 10
37 Зубчасте колесо
38 Ідентифікаційна етикетка
39 Шліфувальна рама
40 Шарикопідшипник 6000DDW
41 Ведучий ролик
42 Шестигранна гайка M8-13
43 Запобіжне кільце S-12
44 Вал натяжного ролика
45 Захисний ковпачок 12
46 Натягувальний ролик
47 Важіль
48 Захисний ковпачок 4
49 Гвинт з заточкою M4
50 Ролик
51 Пружина стиснення 7
52 Опора натягувального ролика
53 Захисний ковпачок 17
54 Пружина стиснення 12
55 Самонарізний гвинт CT 4x16
56 Захисний ковпак
57 Гвинт M4x12
58 Корково-гумова пластина
60 Контроллер
61 Графітова пластина
62 Шайба натягу
63 Захисна насадка
Вузол мішка для пилу
  • 651284-9
    Кнопка шлифмашины Makita 9903 SGEL115CDY-6

    Оригинальная запчасть Makita. Для моделей: Макита 2107F; 9403; 9404; 9903; 9920; JN3201; JS3201. Обозначение: SGEL115CDY-6 . Характеристики: Кнопка - фиксатор/ Напряжение 250 В/ Ток переменный 8 А/ Высота педали 23 мм/ Ширина педали 12 мм/ Диаметр боковой кнопки 13,5 мм/ К-во контактов 2 шт.

    172 грн.
    В наличии
    - +
  • 151743-8

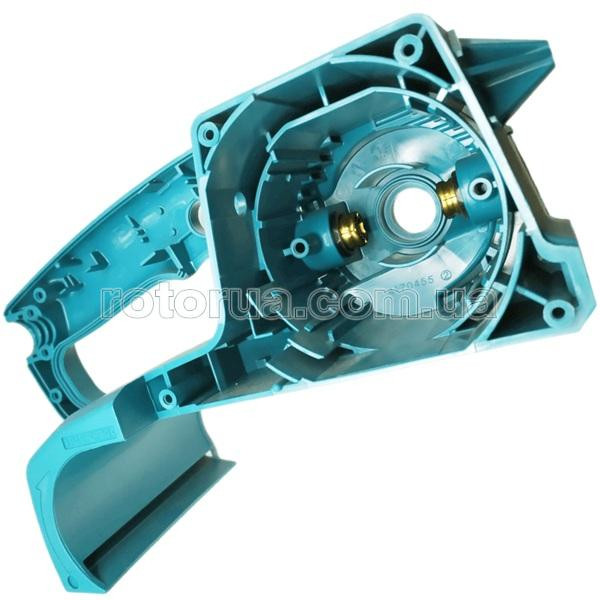

    Корпус двигателя шлифмашины Makita 9903

    Оригинальная запчасть Makita. Для моделей: Макита 9404; 9903; 9920. Характеристики: .

    1 028 грн.
    В наличии
    - +
  • 417049-7
    Передняя ручка шлифмашины Makita 9903

    Оригинальная запчасть Makita. Для моделей: Макита 9404; 9903; 9920. Характеристики: .

    144 грн.
    В наличии
    - +
  • 266173-1
    ВИНТ САМОНАРЕЗНОЙ MAKITA 5х30

    Оригинальная запчасть Makita. Характеристики: ​Диаметр резьбы 5 мм/ Длина резьбы 30 мм.

    25 грн.
    В наличии
    - +
  • 665890-4
    Кабель питания Makita 1,0-2-4,0 HR2470

    Оригинальная запчасть Makita. Для моделей: дрель Makita 4157KB; 9237CB; 9404; 9903; 9920; BO4901; BO6040; HR1830; HR1830F; HR2010; HR2020; HR2230; HR2300; HR2432; HR2440; HR2440F; HR2450; HR2450F; HR2450FT; HR2450T; HR2460; HR2460F; HR2470; HR2470F; HR2470T; HR2600; HR2610; HR2610T; HR2611F; HR2611FT; HR2630; HR2630T; HR2631F; HR2631FT; HR2641; HR2800; HR2810; HR2810T; HR2811F; HR2811FT; HS6100; HS6101; HS7100; HS7101; JN1601; JN3201; JR3000V; JR3020; JR3030; JR3030T; JR3050; JR3050T; JR3060T; JR3070CT; JS1000; JS1601; JS1602; JS3201; MT870; RP0910; RP1110C; RP1800F; RP1801F; SP6000.​ Характеристики: Диаметр кабеля 8,5 мм/ Сечение провода 2х1 мм/ Длина 4 м/ Материал провода медь.

    418 грн.
    В наличии
    - +
  • 682540-6
    Защита кабеля Makita 10-90

    Оригинальная запчасть Makita. Для моделей: Makita 1806B; 2414EN; 2414NB; 3612; 3612C; 4110C; 4157KB; 420S; 5103R; 5143R; 5500S; 5603R; 5604R; 5703R; 5704R; 5705R; 5903R; 6906; 9005B; 9015B; 9037; 9039; 9047; 9047S; 9049; 9049S; 9057S; 9059; 9059S; 9067; 9067S; 9069; 9069S; 9403; 9404; 9903; 9920; GS6000; HK0500; HK1800; HK1810; HM0810; HM0810B; HM0810T; HM1100; HM1100C; HM1130C; HM1140C; HM1200; HM1200B; HM1200K; HM1303; HM1303B; HM1400; HM1500; HM1500B; HR2220; HR2510; HR3520; HR3520B; HR3850; HR3850B; HR3850K; HR5000; HR5000K; HR5001C; HS6100; HS6101; HS7100; HS7101; HS7601; JN1601; JN3201; JR3020; JR3030; JR3030T; JS3201; LC1230; LF1000; LS0714; LS0714F; LS0714FL; LS0714L; LS1013; LS1013F; LS1013L; LS1040; LS1040F; LS1214; LS1214F; LS1214L; MT110; MT240; MT242; MT362; MT413; MT582; MT901; MT903; MT904; MT905; MT941; SP6000; UC3020A; UC3041A; UC3520A; UC3541A; UC3551A; UC4020A; UC4041A; UC4051A; UC4551A. Параметры: Внутренний диаметр 10 мм/ Внешний диаметр в месте крепления в рукоятке 19 мм/ Габаритная длина 90 мм.

    24 грн.
    В наличии
    - +
  • 687052-4
    ФИКСИРУЮЩАЯ ПАНЕЛЬ КАБЕЛЯ MAKITA

    Оригинальная запчасть Makita. Для моделей: 2012NB, 1100, 2414NB, 2412N, 2414, 2702, 2702, 2704, 2704, 3612, 3612C, 4101R, 4101RH, 4131, 4157KB, 4326, 4327, 4328, 4329, 4340CT, 4340FCT, 4340T, 4341CT, 4341FCT, 4341T, 4351CT, 4351FCT, 5103R, 5104S, 5143R, 5603R, 5604R, 5703R, 5704R, 5705R, 5903R, 6305, 6408, 6821, 6823, 6824, 6824N, 6825, 6826, 6826N, 6827, 6904VH, 6905H, 6950, 6951, 6953, 7104L, 800, 9005B, 9015B, 9031, 9032, 9046, 9067, 9067S, 9069, 9069S, 9403, 9404, 9524NB, 9562, 9562C, 9562CH, 9562CR, 9562CV, 9562CVH, 9562CVR, 9564, 9564CV, 9564H, 9565, 9565C, 9565CLR, 9565CR, 9565CV, 9565CVL, 9565CVR, 9565H, 9566C, 9566CR, 9566CV, 9566CVR, 9903, 9910, 9911, 9920, BO4901, BO5030, BO5031, BO5041, BO6030, BO6040, DS4010, DS4011, GA7010C, GA9010C, GD0800C, GD0810C, GV5010, HK0500, HM1100, HM1100C, HM1130C, HM1140C, HM1303, HM1303B, HM1304, HM1304B, HM1500, HM1500B, HM1800, HP1030, HP1300S, HP2050, HP2050F, HP2051, HP2051F, HP2070, HP2070F, HP2071, HP2071F, HR1830, HR2010, HR2020, HR2400, HR2410, HR2410, HR2430, HR2431, HR2432, HR2440, HR2440F, HR2450, HR2450F, HR2450FT, HR2450T, HR4000C, HR5001C, HS6100, HS7100, HS7101, JN1601, JR3000V, JR3000VT, JR3020, JR3030, JR3030T, JR3050T, JR3060T, JR3070CT, JS1300, JV0600, KP0800, KP0810, KP0810C, LC1230, LF1000, LH1040, LH1040F, LS0714, LS0714F, LS0714FL, LS0714L, LS1013, LS1013F, LS1013L, LS1016, LS1016L, LS1040, LS1040F, LS1214, LS1214F, LS1214L, LS1216, LS1216L, N5900B, PW5000C, PW5000CH, RP0910, RP1110C, RP1800F, RP1801F, SA7000C, SG1250, UC3020A, SP6000, TW0200, TW0350, TW1000, UC3520A, UC4020A, UT1305, UT2204, 2708, 4112HS, 420S, 420S, 5103R, 5104S, 5143R, 9047, 9047S, 9049, 9049S, 9057S, 9059, 9059S, 9077, 9077S, 9079, 9079S, HM0860C, HM1202C, HM1242C, HM1801, HM1810, HR3000C, HR3550C, HR4500C, KP312S, RP2300FC, RP2301FC, UM401D, UM401D. Характеристики: ​.

    13 грн.
    В наличии
    - +
  • 265995-6
    Винт самонарезной 4х18 Makita

    Оригинальная запчасть Makita. Характеристики: ​Диаметр резьбы 4 мм/ Длина резьбы 17 мм.

    5 грн.
    В наличии
    - +
  • 211088-7
    Подшипник шариковый 6000DW NSK 10х26

    6000DW NSK/ Входит в комплектацию электроинструмента Makita/ Внешний диаметр 26 мм/ Внутренний диаметр 10 мм/ Высота 8 мм/ Прорезиненная боковая стенка

    128 грн.
    В наличии
    - +
  • 681649-1
    ИЗОЛЯЦИОННАЯ ПРОКЛАДКА ЯКОРЯ ШЛИФМАШИНЫ MAKITA 9903

    Оригинальная запчасть Makita. Для моделей: Makita 9403; 9404; 9903; 9920; DA4030; MT941. Параметры: Внешний диаметр мм/ Внутренний диаметр мм/ Толщина мм.

    20 грн.
    В наличии
    - +
  • 523404-4
    Статор ленточной шлифмашины Makita 9903

    Оригинальная запчасть Makita. Для моделей ленточная шлифмашина Makita 9404; 9903; 9920. Параметры: Напряжение питания 220-240 В/ Мощность двигателя Вт/ Внешний диаметр мм/ Внутрений диаметр мм/ Длина шихтованного каркаса мм/ Срез внешнего диаметра мм/ Межосевое расстояние между отверстиями крепления мм/ Количество выводов .

    937 грн.
    В наличии
    - +
  • 266466-6
    ВИНТ САМОНАРЕЗНОЙ MAKITA 5х45

    Оригинальная запчасть Makita. Характеристики: ​Диаметр резьбы 5 мм/ Длина 45 мм.

    17 грн.
    В наличии
    - +
  • 643750-0
    Пробка щеткодержателя Makita 9404
    Оригинальная запчасть Makita. Параметры: Диаметр 16,5 мм/ Высота 8 мм/ Паз под отвертку 1,5х7,5 мм/ Материал - пластик/ Правая резьба.
    33 грн.
    В наличии
    - +
  • 191963-2
    Угольные графитные щетки Makita CB-303 5х11 пятак

    Оригинальная запчасть Makita. Для моделей:  ленточная пила Makita 2107F; алмазная пила 4101RH; 4131; дисковая пила 5017RKB; 5603R; 5604R; 5703R; 5704R; 5705R; Maktec MT582; дрель 6305; угловая дрель DA4000LR; DA4030; полировальная шлифмашина 9015B; 9016B; 9227CB; болгарка​ GA5020; GA5021; GA6020; GA6021; ленточная шлифмашина 9403; 9404; 9903; 9920; полировальная шлифмашина GV7000C; PV7000C; сабельная пила JR3030; JR3030T; JR3050T; JR3060T; JR3070CT; торцовочная пила LS0714; LS0714F; LS0714FL; LS0714L; фрезер RP0910; RP1110C; погружная дисковая пила SP6000; пылесос UB1100; UB1101; миксер UT1305; UT2204. Параметры: Длина графита 17 мм/ Толщина графита 5 мм/ Ширина графита 11 мм/ Крепление - пятак/ С пружиной/ 2 шт. в комплекте

    76 грн.
    В наличии
    - +
  • 417050-2
    ОБТЕКАТЕЛЬ ДВИГАТЕЛЯ ШЛИФМАШИНЫ MAKITA 9903

    Оригинальная запчасть Makita. Для моделей: Makita 9904; 9903; 9920. Параметры: Внешний диаметр мм/ Внутренний диаметр мм/ Высота мм.

    56 грн.
    В наличии
    - +
  • 513339-7
    Якорь ленточной шлифмашины Makita 9903

    Оригинальная запчасть Makita.  Для моделей: ленточная шлифмашина Makita 9404, 9903, 9920. Параметры: Длина (габарит) 138 мм/ Диаметр шихтованого каркаса 49 мм/ Длина каркаса 30 мм/ Диаметр коллектора 31,5 мм/ Посадка переднего подшипника 7 мм/ Посадка заднего подшипника 10 мм/ Резьба левая М6 / Расстояние между посадками подшипников 103 мм.

    1 814 грн.
    В наличии
    - +
  • 240026-2
    Крыльчатка 75 шлифмашины Makita 9903

    Оригинальная запчасть Makita. Для моделей: 9404; 9903; 9920​​. Параметры: Внутренний диаметр мм/ Внешний диаметр мм/ Габаритная высота мм.

    66 грн.
    В наличии
    - +
  • 210023-2
    Подшипник шариковый 627DW NSK 7х22

    627DW 7х22 NSK/ Входит в комплектацию электроинструмента Makita/ Внешний диаметр 22 мм/ Внутренний диаметр 7 мм/ Высота 7 мм/ Прорезиненная боковая стенка

    66 грн.
    В наличии
    - +
  • 417047-1

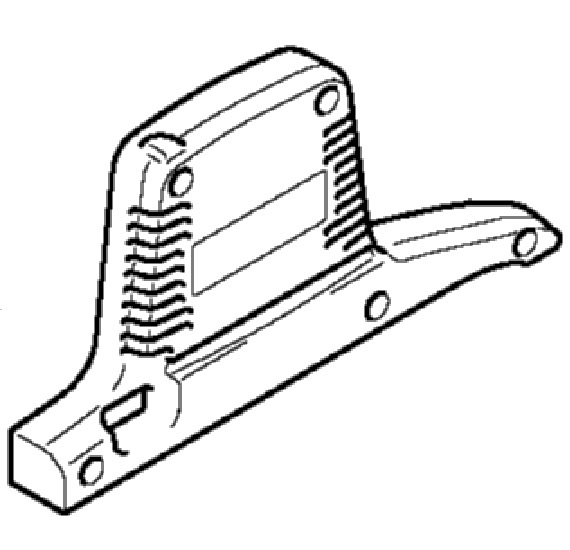

    ЗАЩИТНЫЙ КОЖУХ ДВИГАТЕЛЯ ШЛИФМАШИНЫ MAKITA 9903

    Оригинальная запчасть Makita. Код 417047-1. Для моделей: 9903​​. Параметры: .

    237 грн.
    В наличии
    - +
  • 417051-0
    КОЖУХ РУЧКИ ШЛИФМАШИНЫ MAKITA 9903

    Оригинальная запчасть Makita. Код 417051-0. Для моделей: 9404; 9903; 9920​​. Параметры: .

    112 грн.
    В наличии
    - +
  • 417052-8
    Защитный кожух ремня ленточной шлифмашины Makita 9404

    Оригинальная запчасть Makita. Для моделей: шлифмашина Makita 9404; 9903; 9920.

    95 грн.
    В наличии
    - +
  • 252153-3
    ШЕСТИГРАННАЯ ГАЙКА М6-10 MAKITA
    Оригинальная запчасть Makita/ Диаметр резьбы мм/ Высота мм/ Размер под ключ мм.
    13 грн.
    В наличии
    - +
  • 225084-9
    Ремень зубчатый Makita S3M 330

    Оригинальная запчасть Makita. Обозначение: BANDO STS 60 S3M 330. Для моделей: ленточная шлифмашина Makita 9404; 9903; 9920. Параметры: Длина внутренней окружности 320 мм/ Ширина 6 мм/ Количество зубьев 110 шт/ Толщина с зубом 2,2 мм.

    116 грн.
    В наличии
    - +
  • 241663-5
    Крыльчатка 76 ленточной шлифмашины Makita 9404

    Оригинальная запчасть Makita. Для моделей: ленточная шлифмашина Makita 9404; 9903; 9920. Параметры: Внутренний диаметр 7 мм/ Внешний диаметр 76 мм/ Габаритная высота 20 мм/ ​Количество зубьев шестерни 24 шт.

    345 грн.
    В наличии
    - +
  • 251815-0
    Установочный винт Makita М6х25

    Оригинальная запчасть Makita. Для моделей: ​3700B; 3703; 3707; 3707F; 3708; 3708F; 9403; 9404; 9900B; 9901; 9903; 9920; 9924DB; LF1000. Параметры: Диаметр резьбы 6 мм/ Длина резьбы 25 мм/ Диаметр ручки 24,5 мм/ Габаритная длина 39 мм.

    33 грн.
    В наличии
    - +
  • 267323-1
    ШАЙБА 16 MAKITA

    Оригинальная запчасть Makita. Характеристики: ​Диаметр мм/ Толщина мм.

    5 грн.
    В наличии
    - +
  • 231225-7
    ПРУЖИНА СЖАТИЯ 16 MAKITA

    Оригинальная запчасть Makita. Для моделей: ​Makita 9403; 9404; 9900B; 9901; 9903; 9920; 9924DB; MT941./ Диаметр пружины мм/ Толщина мм/ Высота мм.

    14 грн.
    В наличии
    - +
  • 266050-7
    Винт самонарезной Makita 4х30

    Оригинальная запчасть Makita. Характеристики: ​Диаметр резьбы 4 мм/ Длина резьбы 21 мм/ Длина винта 32 мм.

    13 грн.
    В наличии
    - +
  • 931402-8
    ШЕСТИГРАННАЯ ГАЙКА М8 MAKITA

    Оригинальная запчасть Makita. Резьба правая/ Диаметр резьбы 8 мм/ Шаг резьбы мм/ Высота гайки мм.

    33 грн.
    В наличии
    - +
  • 222156-1
    Ведущий ролик 9,5-46 шлифмашины Makita 9903

    Оригинальная запчасть Makita. Для моделей: ленточная шлифмашина Makita 9404; 9903; 9920. Параметры: Внутренний диаметр 9 мм/ Внешний диаметр 50 мм/ Габаритная высота 13 мм/ ​Количество зубьев шестерни 49 шт/ Внешний диаметр шестерни 46 мм/ Ширина зубьев 9,5 мм/ Высота зуба 1,5 мм/ Ширина шестигранника внутри 13,5 мм.

    208 грн.
    В наличии
    - +
