Схема запчасти Sparky FSPE 110 HD 143154

На данной странице можно подобрать оригинальные детали лобзика Sparky FSPE 110 HD - шток, пилкодержатель, корпус, шестерня, эксцентрик, платформа, якорь (ротор), статор, угольные графитные щетки, щеткодержатель , подшипник, кнопка, сетевой кабель, направляющая. Запчасти лобзика Sparky FSPE 110 HD имеют фото, цена, описание, отзывы. Для того, чтобы заказать купить запчасти Sparky FSPE 110 HD 143154 - выберите в списке товаров, исходя из схемы соединения деталей, выберите номер схемы детали и нажмите на ее название.

1. Кольцо B9-2
2. Подшипник 609
3. Крышка подшипника
4. Вентилятор
5. Шайба
6. Подшипник 608
7. Амортизатор
8. Якорь FSPE 110 HD
9. Диффузор
10. Прижим
11. Статор FSPE 110 HD
12. Держатель щеток
13, 14. Угольные щетки FSPE 110 HD
17. Дроссель
18. Тяга
19. Клавиша тяги
20. Пружина
22. Фиксатор кабеля
23. Винт K4Х9.5
24. Сетевой кабель
25. Защита кабеля
26. Винт J2-M4x12
27. Корпус редуктора
28. Винт J1 V 4х12-МК
29. Гайка М5
30. Переключатель FSPE 110
31. Плоская пружина
32. Пружинная шайба
33. Направляющая FSPE 110
34. Штифт 0,4х0,95
35. Штифт 4М6х28
36. Уплотнитель
37. Штифт 4М6х32
38. Болт подшипника
39. Штифт 4М6х36
40. Винт J1-M4x10
41. Шайба А 4,3х9х0,5
42. Фиксирующее кольцо B4
43. Шайба А 10,2х42х0,5
44. Люлька
45. Противовес

46. Подшипник HK1015
47. Шестерня FSPE 110 HD
48. Штифт 5х14,8
49. Шайба А 10,1х16х0,5
50. Шайба А 10,1х16х0,6
51. Шайба А 10,1х16х0,7
52. Шайба А 10,1х16х0,8
53. Кольцо SW 10 (с 5.02.2013)
Кольцо В10-4
54. Подшипник 5х8х10THN
55. Держатель
57. Вкладыш штока
63. Защитный экран
64. Привод
65. Винт J1 V 4х12-МК
66. Крышка рукоятки
67. Винт J1-M5x10
68. Шайба В5,5х16х1,5
69. Основание рукоятки
70. Уплотнитель
71. Крышка редуктора
72. Винт J1-M4x22
73. Пружина
74. Штифт 4М6х48
75. Платформа FSPE 110 HD
76. Прижимная планка
77. Винт М5х16
78. Шестерня FSPE 110 HD
79. Шестигранный ключ 4 мм
80. Адаптер пылесоса
81. Корпус редуктора в сборе FSPE 110 HD
82. Направляющая пилки
83. Штифт с 01.05.2001
90. Накладка платформы
91. Винт
105. Регулятор оборотов FSPE 110 HD
106. Корпус FSPE 110 HD
107. Кнопка FSPE 110 HD
109. Шток FSPE 110 HD
110. Защитный экран
111. Втулка

Развернуть

оригінал

157061

Якорь лобзика Sparky FSPE 110 HD

Оригинальная запчасть Sparky. Для моделей: FSPE 110 HD. Параметры: Длина (габарит) мм/ Диаметр шихтованого каркаса мм/ Длина каркаса мм/ Диаметр коллектора мм/ Посадка переднего подшипника мм/ Посадка заднего подшипника мм/ Количество зубьев шт/ Наклон зубьев / Расстояние между посадками подшипников мм.

Цена:

1 246 грн.

В наличии

оригінал

113971

Статор лобзика Sparky FSPE 80, FSPE 81, FSPE 110

Оригинальная запчасть Sparky. Для моделей: MK 500, FSPE 80, FSPE 81, FSPE 110. Параметры: Внешний диаметр мм/ Внутрений диаметр мм/ Длина шихтованного каркаса мм/ Срез внешнего диаметра мм/ Межосевое расстояние между прорезями крепления мм/ Габаритная длина статора мм/ Количество выводов 4.

Цена:

402 грн.

В наличии

оригінал

274989

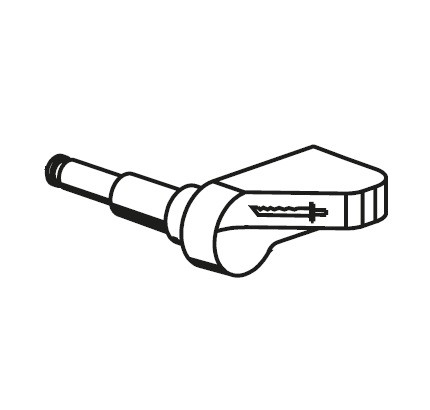

Переключатель лобзика Sparky FSPE 110

Оригинальная запчасть Sparky. Для моделей: FSPE 110. Параметры:

Цена:

354 грн.

В наличии

оригінал

Направляющая лобзика Sparky FSPE 81, FSPE 110 — rotorua.com.ua

150870

Направляющая лобзика Sparky FSPE 81, FSPE 110

Оригинальная запчасть Sparky. Для моделей: FSPE 80, FSPE 81, FSPE 110. Размеры: Диаметр ролика 15,5 мм/ Ширина ролика 9 мм/ Диаметр под штифт 7 мм/ Ширина паза под пилку 1,5 мм/ Ширина держателя ролика мм 13 мм/ Габаритные размеры 16х45х37 мм.

Цена:

212 грн.

В наличии

оригінал

272804

Шестерня эксцентрик лобзика Sparky FSPE 80, FSPE 81, FSPE 110 HD

Оригинальная запчасть Sparky. Для моделей: FSPE 80, FSPE 81, FSPE 110 HD. Параметры: Внешний диаметр (габарит) мм/ Внутрений диаметр ( без втулки) мм/ Ширина зубьев мм/ Высота зубьев - мм/ Габаритная толщина шестерни мм/ Высота вала штока мм/ Диаметр вала штока мм/ Наклон зубьев - / Количество зубьев шт.

Цена:

402 грн.

В наличии

оригінал

330812

Подшипник 5х8х9,5THN Sparky FSPE 80

Оригинальная запчасть Sparky. Для моделей: FSPE 80, FSPE 111. Параметры: Внешний диаметр 8 мм/ Внутренний диаметр 5 мм/ Высота 9,5 мм.

Цена:

305 грн.

В наличии

143139

Корпус редуктора в сборе лобзика Sparky FSPE 80 HD, FSPE 81 HD, FSPE 110 HD, FSPE 111 HD

Оригинальная запчасть Sparky. Для моделей: FSPE 80 HD, FSPE 81 HD, FSPE 110 HD, FSPE 111 HD. Параметры:

Цена:

692 грн.

В наличии

оригінал

168357

Накладка платформы лобзика Sparky FSPE 110 HD

Оригинальная запчасть Sparky. Для моделей: FSPE 110 HD. Параметры: .

Цена:

334 грн.

В наличии

оригінал

157059

Регулятор оборотов лобзика Sparky FSPE 110 HD

Оригинальная запчасть Sparky. Для моделей: FSPE 110 HD. Параметры: Регулятор оборотов/ Размеры корпуса ДхШхВ мм/ Диаметр колеса регулятора мм/ Ширина колеса мм/ Ширина под крепление мм/ вывода для подключения.

Цена:

1 066 грн.

В наличии

оригінал

128115

Корпус лобзика Sparky FSPE 80, болгарки MB 850CE, M 850E

Оригинальная запчасть Sparky. Для моделей: лобзика FSPE 80, FSPE 110 HD, болгарки MB 850CE, M 850E. Характеристики:

Цена:

428 грн.

В наличии

оригінал

Кнопка 1245.0702 Sparky M 720E, MK 500, FSPE 80 — rotorua.com.ua

127379

Кнопка 1245.0702 Sparky M 720E, MK 500, FSPE 80

Оригинальная запчасть Sparky. Для моделей: Sparky болгарка M 720E, прямая шлифмашина MK 500, MK(L) 550E, MKL 710CE , X 52E , X 72CE, лобзик FSPE 80, FSPE 110. Обозначение: 1245.0702 4(4) A 250˜ T85 5E4. Характеристики: Напряжение 250 В/ Ток переменный 4А/ Габаритные размеры корпуса 24 х 29 х 20 мм.

Цена:

253 грн.

В наличии

оригинал

пш013

Подшипник шариковый 609-2RSH SKF 9х24х7 мм

Обозначение SKF 609-2RSH ITALY 09 15 280 K/ Параметры: Внешний диаметр 24 мм/ Внутренний диаметр 9 мм/ Высота 7 мм/ Прорезиненная боковая стенка.

Цена:

158 грн.

Нет в наличии

оригинал

пш011

Подшипник шариковый 608-2RSH SKF 8х22х7 мм

Обозначение SKF 608-2RSH ITALY 05 14 352 K/ Параметры: Внешний диаметр 22 мм/ Внутренний диаметр 8 мм/ Высота 7 мм/ Прорезиненная боковая стенка.

Цена:

108 грн.

Нет в наличии
